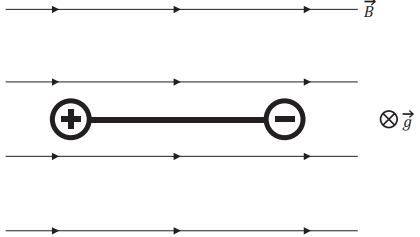

Duas esferas carregadas com cargas iguais em módulo e sinais contrários estão ligadas por uma haste rígida isolante na forma de haltere. O sistema se movimenta sob ação da gravidade numa região que tem um campo magnético horizontal uniforme , da esquerda para a direita. A imagem apresenta o sistema visto de cima para baixo, no mesmo sentido da aceleração da gravidade
que atua na região.
Visto de cima, o diagrama esquemático das forças magnéticas que atuam no sistema, no momento inicial em que as cargas penetram na região de campo magnético, está representado em
- a
- b
- c
- d
- e
Assim que o sistema composto pela haste e pelas duas esferas é abandonado, ele passa a se movimentar verticalmente para baixo, ou seja, os vetores velocidade das esferas têm direção ortogonal à página da figura, para dentro dela. Portanto, de acordo com a regra da mão direita número 2, nesse instante, as forças magnéticas em cada esfera terão o sentido apresentado pela figura seguinte.
