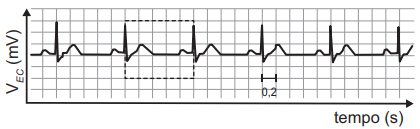

O eletrocardiograma é um exame cardíaco que mede a intensidade dos sinais elétricos advindos do coração. A imagem apresenta o resultado típico obtido em um paciente saudável e a intensidade do sinal (VEC ) em função do tempo.
De acordo com o eletrocardiograma apresentado, qual foi o número de batimentos cardíacos por minuto desse paciente durante o exame?
De acordo com o gráfico, vemos que o período para o batimento cardíaco (tempo entre duas batidas consecutivas) corresponde ao intervalo de 5 quadrados. Como cada quadrado vale 0,2 segundos, conforme informado na legenda, o intervalo de 5 quadrados equivale a um total de 1 segundo, como destacado na figura abaixo.
Ou seja, temos 1 batida de coração a cada segundo. Então, em 1 minuto, que são 60 segundos, teremos 60 batidas.
