Em uma luminária de mesa, há duas lâmpadas que podem ser acesas individualmente ou ambas ao mesmo tempo, com cada uma funcionando sob a tensão nominal determinada pelo fabricante, de modo que a intensidade luminosa de cada lâmpada seja sempre a mesma. Entre os circuitos apresentados, indique aquele que corresponde a um arranjo que permite o funcionamento conforme essa descrição.
De acordo com o enunciado, as lâmpadas devem ser acesas individualmente ou ambas ao mesmo tempo, sendo assim:

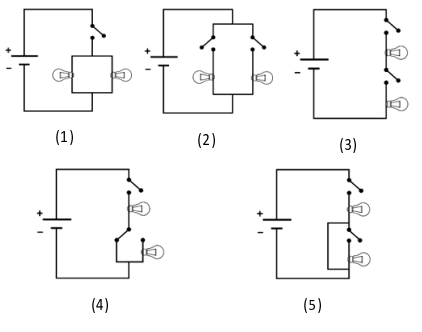

Circuito 1 – Ao fechar a chave desse circuito, as lâmpadas acendem ao mesmo tempo, porém não será possível acendê-las individualmente.
Circuito 2 – Nesse circuito, será possível acender as lâmpadas de acordo com o enunciado pois, ao fecharmos uma chave, apenas uma lâmpada será acesa, e, se fecharmos as duas chaves, as lâmpadas serão acesas simultaneamente com a mesma ddp.
Circuito 3 – Como as lâmpadas estão associadas em série, será possível acendê-las simultaneamente, porém não será possível acendê-las individualmente.
Circuito 4 – Nesse circuito, as lâmpadas poderão ser acesas simultaneamente, porém a lâmpada na posição inferior não poderá ser acesa individualmente.
Circuito 5 – A lâmpada colocada na posição inferior não será acesa, pois está em curto.
