A figura representa uma partícula eletrizada que se desloca horizontalmente com movimento retilíneo e velocidade constante. Em certo instante, ela penetra na região demarcada pelo quadrado, na qual existe um campo magnético uniforme de direção vertical e sentido para cima (perpendicular ao plano e apontando para o leitor), que a faz descrever a trajetória mostrada.
Para que essa partícula continuasse em movimento retilíneo com velocidade constante, na região em que atua o campo magnético, deveria existir um campo elétrico, também uniforme, de direção
De acordo com a figura, pode-se concluir que a força magnética () aplicada à partícula, ao entrar no campo magnético (
), apresenta “direção horizontal” e sentido para o qual a partícula foi desviada. Além disso, considerando a regra da mão direita número 2, pode-se concluir que a carga elétrica da partícula é negativa.

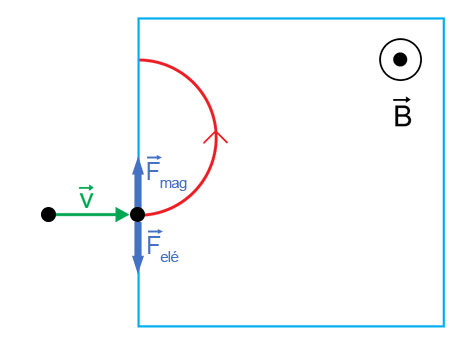

Desse modo, para que a resultante das forças aplicadas seja nula, a força elétrica () deve apresentar direção e sentido opostos em relação à força magnética, como representado na figura abaixo.
Portanto, ao se levar em conta o enunciado, como a força magnética tem “direção horizontal” e sentido para o qual a partícula foi desviada, a força elétrica deve apresentar essa mesma direção e sentido oposto para o qual a partícula foi desviada.

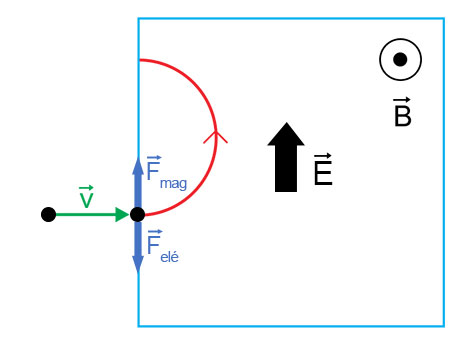

Sendo a carga negativa, o campo elétrico () deve ter sentido oposto à força, ou seja, “direção horizontal” e mesmo sentido para o qual a partícula foi desviada, como ilustrado a seguir:
