De acordo com a norma brasileira de regulamentação de acessibilidade, o rebaixamento de calçadas para travessia de pedestres deve ter inclinação constante e não superior a 8,33% (1:12) em relação à horizontal. Observe o seguinte projeto de rebaixamento de uma calçada cuja guia tem altura BC = 10 cm.

a) Calcule a medida de começar estilo tamanho matemático 14px AB em moldura superior fim do estilo na situação limite da regulamentação.

b) Calcule o comprimento de começar estilo tamanho matemático 14px pilha A C com barra acima fim do estilo na situação em que a inclinação da rampa é de 5%. Deixe a resposta final com raiz quadrada.

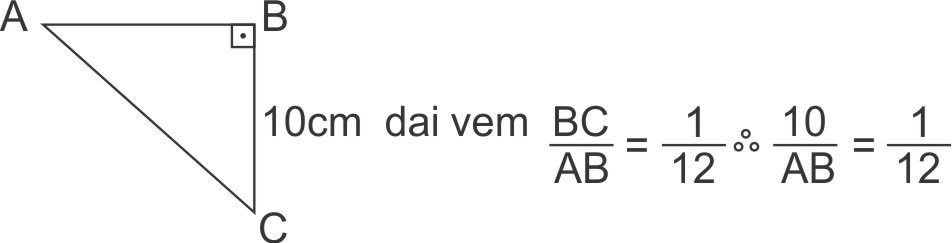

a) Da figura, tem-se:



começar estilo tamanho matemático 14px espaço AB espaço igual a espaço 120 espaço estreito cm espaço em moldura de caixa fecha moldura fim do estilo

b) Ainda da figura:

Como BC = 10cm, tem-se começar estilo tamanho matemático 14px tabela linha com célula com 10 sobre AB fim da célula igual a célula com 1 sobre 20 fim da célula então célula com espaço AB espaço igual a espaço 200 espaço estreito cm espaço em moldura de caixa fecha moldura fim da célula fim da tabela fim do estilo

começar estilo tamanho matemático 14px tabela linha com célula com abre parênteses AC fecha parênteses ao quadrado fim da célula igual a célula com parêntese esquerdo AB parêntese direito ao quadrado espaço mais espaço parêntese esquerdo reto B reto C parêntese direito ao quadrado fim da célula linha com célula com abre parênteses AC fecha parênteses ao quadrado fim da célula igual a célula com parêntese esquerdo 200 parêntese direito ao quadrado espaço mais espaço parêntese esquerdo 10 parêntese direito ao quadrado fim da célula linha com célula com abre parênteses AC fecha parênteses ao quadrado fim da célula igual a célula com 40 espaço estreito 000 espaço mais espaço 100 fim da célula linha com célula com abre parênteses AC fecha parênteses ao quadrado fim da célula igual a célula com 40 espaço estreito 100 fim da célula fim da tabela espaço espaço espaço espaço espaço AC espaço igual a espaço 10 espaço estreito raiz quadrada de 401 espaço estreito cm espaço em moldura de caixa fecha moldura fim do estilo-
