No diagrama P x V da figura, A, B e C representam transformações possíveis de um gás entre os estados I e II.

Com relação à variação ΔU da energia interna do gás e ao trabalho W por ele realizado, entre esses estados, é correto afirmar que

  • a

    ΔUA = ΔUB = ΔUC e WC > WB > WA.

  • b

    ΔUA > ΔUC > ΔUB e WC = WA < WB.

  • c

    ΔUA < ΔUB < ΔUC e WC > WB > WA.

  • d

    ΔUA = ΔUB = ΔUC e WC = WA > WB.

  • e

    ΔUA > ΔUB > ΔUC e WC = WB = WA.

Como os estados inicial (I) e final (II) são os mesmos para as três transformações (A,B e C), pode-se concluir que: começar estilo tamanho matemático 14px incremento união com reto A subscrito espaço igual a espaço incremento união com reto B subscrito espaço igual a espaço incremento união com reto C subscrito fim do estilo

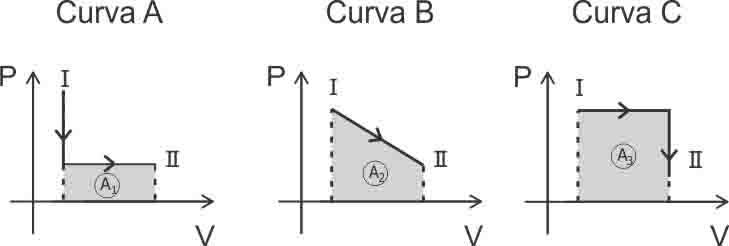

A relação entre os trabalhos (W) reduzidos em cada uma das transformações pode ser obtida comparando-se as áreas sob as curvas A,B e C como ilustram as figuras:

Como começar estilo tamanho matemático 14px reto A com 3 subscrito espaço maior que espaço reto A com 2 espaço subscrito fim do subscrito espaço maior que espaço reto A com 1 subscrito fim do estilo, pode-se concluir que:

           começar estilo tamanho matemático 14px reto W com reto C subscrito espaço maior que espaço reto W com reto B subscrito espaço maior que espaço reto W com reto A subscrito fim do estilo
