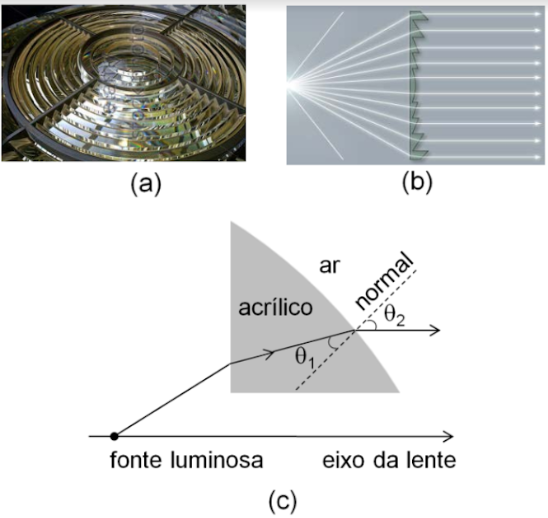

Uma lente de Fresnel é composta por um conjunto de anéis concêntricos com uma das faces plana e a outra inclinada, como mostra a figura (a). Essas lentes, geralmente mais finas que as convencionais, são usadas principalmente para concentrar um feixe luminoso em determinado ponto, ou para colimar a luz de uma fonte luminosa, produzindo um feixe paralelo, como ilustra a figura (b). Exemplos desta última aplicação são os faróis de automóveis e os faróis costeiros. O diagrama da figura (c) mostra um raio luminoso que passa por um dos anéis de uma lente de Fresnel de acrílico e sai paralelamente ao seu eixo. Se sen(θ1) = 0,5 e sen(θ2) = 0,75, o valor do índice de refração do acrílico é de

  • A

    1,50.

  • B

    1,41.

  • C

    1,25.

  • D

    0,66.

O valor do índice de refração do acrílico pode ser obtido por meio da lei de Snell, como segue:

«math style=¨font-family:Tahoma¨ xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨14px¨»«mrow»«mfrac»«mrow»«mi»sen«/mi»«mo»§#xA0;«/mo»«msub»«mi mathvariant=¨normal¨»§#x3B8;«/mi»«mn»1«/mn»«/msub»«/mrow»«mrow»«mi»sen«/mi»«mo»§#xA0;«/mo»«msub»«mi mathvariant=¨normal¨»§#x3B8;«/mi»«mn»2«/mn»«/msub»«/mrow»«/mfrac»«mo»§#xA0;«/mo»«mo»=«/mo»«mo»§#xA0;«/mo»«mfrac»«msub»«mi mathvariant=¨normal¨»n«/mi»«mi»ar«/mi»«/msub»«msub»«mi mathvariant=¨normal¨»n«/mi»«mi»acr§#xED;lico«/mi»«/msub»«/mfrac»«/mrow»«/mstyle»«/math»

Substituindo-se os dados do enunciado:

«math style=¨font-family:Tahoma¨ xmlns=¨http://www.w3.org/1998/Math/MathML¨»«mstyle mathsize=¨14px¨»«mfrac»«mrow»«mn»0«/mn»«mo»,«/mo»«mn»5«/mn»«/mrow»«mrow»«mn»0«/mn»«mo»,«/mo»«mn»75«/mn»«/mrow»«/mfrac»«mo»§#xA0;«/mo»«mo»=«/mo»«mo»§#xA0;«/mo»«mfrac»«mn»1«/mn»«msub»«mi mathvariant=¨normal¨»n«/mi»«mi»acr§#xED;lico«/mi»«/msub»«/mfrac»«mspace linebreak=¨newline¨/»«menclose notation=¨box¨»«mo»§#x2234;«/mo»«mo»§#xA0;«/mo»«msub»«mi mathvariant=¨normal¨»n«/mi»«mi»acr§#xED;lico«/mi»«/msub»«mo»§#xA0;«/mo»«mo»=«/mo»«mo»§#xA0;«/mo»«mn»1«/mn»«mo»,«/mo»«mn»5«/mn»«mo»§#xA0;«/mo»«/menclose»«mo»§#xA0;«/mo»«/mstyle»«/math»
