O circuito representado é constituído por quatro resistores ôhmicos, um gerador ideal, uma chave Ch de resistência elétrica desprezível e duas lâmpadas idênticas, L1 e L2, que apresentam valores nominais de tensão e potência iguais a 40 V e 80 W cada. A chave pode ser ligada no ponto A ou no ponto B, fazendo funcionar apenas uma parte do circuito de cada vez.
Considerando desprezíveis as resistências elétricas dos fios de ligação e de todas as conexões utilizadas, calcule as potências dissipadas pelas lâmpadas L1 e L2, quando a chave é ligada no ponto A. Em seguida, calcule as potências dissipadas pelas lâmpadas L1 e L2, quando a chave é ligada no ponto B.

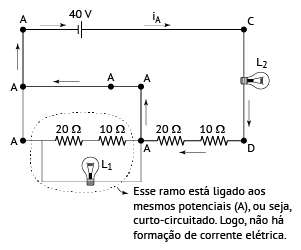

Quando a chave Ch é fechada na posição A, o circuito fica:
A partir das características nominais das lâmpadas L1 e L2 é possível calcular sua resistência
20Ω
Como no circuito acima, os elementos estão ligados em série, a corrente iA pode ser determinada:
U = R · i → 40 = (20 + 10 + 20) · iA ⇒ iA = 0,8 A
A potência dissipada por L2 será:
E, como não se forma corrente no ramo da lâmpada L1, então
Quando a chave CH é fechada na posição B, o circuito fica:
Como a lâmpada L1 está ligada em paralelo com a fonte, a potência dissipada pode ser calculada da seguinte forma:
Para a lâmpada L2 a potência dissipada é
(nula), pois não se forma corrente no ramo ao qual ela pertence.
