As figuras representam arranjos de fios longos, retilíneos, paralelos e percorridos por correntes elétricas de mesma intensidade. Os fios estão orientados perpendicularmente ao plano desta página e dispostos segundo os vértices de um quadrado. A única diferença entre os arranjos está no sentido das correntes: os fios são percorridos por correntes que entram
ou saem do
plano da página.
O campo magnético total é nulo no centro do quadrado apenas em
O campo magnético gerado por um fio é dado por

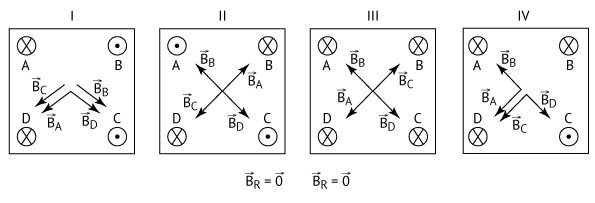

Como o centro do quadrado está equidistante de todos os fios que possuem a mesma corrente elétrica, todos os campos magnéticos possuem mesmo módulo. Nomeando os fios para identificar os campos magnéticos e representando-os no centro do quadrado em cada caso:
Apenas nos casos II e III o campo resultante será nulo.
