Os alunos de uma escola utilizaram cadeiras iguais às da figura para uma aula ao ar livre. A professora, ao final da aula, solicitou que os alunos fechassem as cadeiras para guardá-las. Depois de guardadas, os alunos fizeram um esboço da vista lateral da cadeira fechada.
Qual é o esboço obtido pelos alunos?
- a
- b
- c
- d
- e

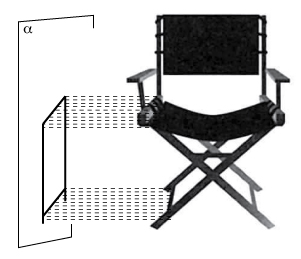

Sendo α o plano cuja projeção da cadeira representa a vista lateral desse objeto, temos:
O segmento
representa a projeção dos segmentos
e
em α.

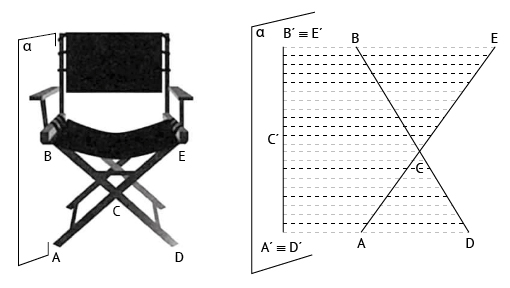

Além disso, considere a figura a seguir com as projeções dos pontos assinalados:
A partir das projeções e das alternativas dadas, a única que satisfaz a condição determinada pelos pontos em α é descrita pela figura:
