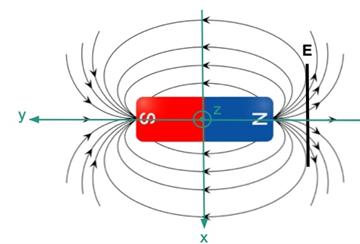

As linhas de Campo magnético (geradas pelo imã) podem assim ser representadas na situação descrita no enunciado. Veja que a imagem, diferente da figura dada, não está em perspectiva e sim em uma visão superior.

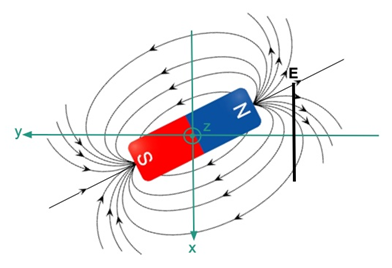

Quando o imã rotaciona em relação ao eixo z, há variação no número de linhas de campo que atravessa a espira.

Como o número de linhas que atravessa a espira varia, podemos afirmar que varia também o fluxo eletromagnético na espira. Dessa forma, de acordo com a Lei de Lenz, identificamos que corrente elétrica é induzida na espira.
Caso o ímã rotacione em relação ao eixo x, o mesmo fenômeno pode ser observado, pois o número de linhas de campo que atravessa a espira também varia.

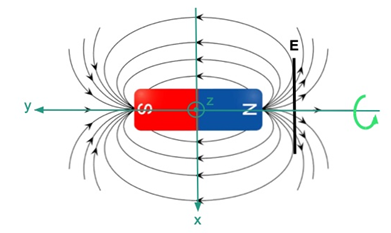

Entretanto, o mesmo fenômeno não ocorre caso a rotação do ímã seja em relação ao eixo y, pois suas linhas apresentam simetria em relação ao seu eixo longitudinal, que coincide com o eixo y.
