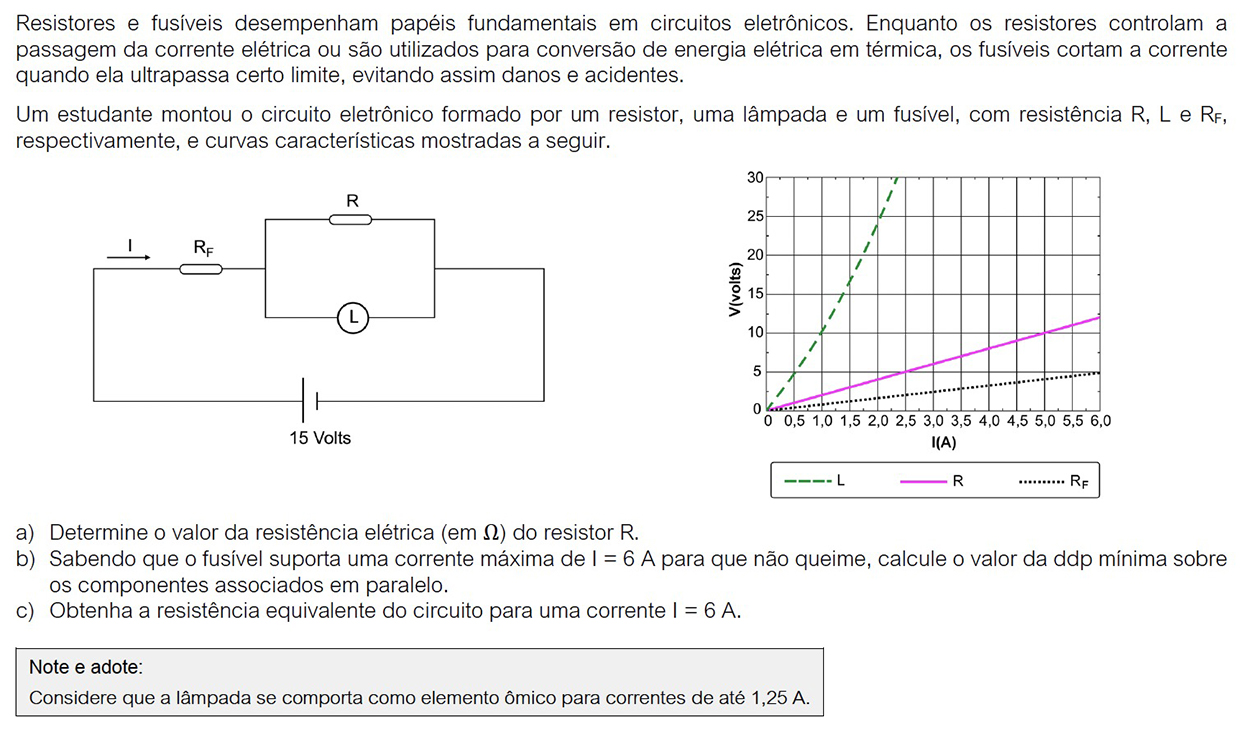

O gráfico mostra que, para o fusível e para o resistor, a DDP (V) é diretamente proporcional à intensidade da corrente elétrica (I) estabelecida, logo, os elementos são ôhmicos e suas resistências elétricas são constantes.

A resistência elétrica de cada um desses dois elementos pode ser calculada por meio de qualquer par ordenado que compõe a respectiva curva.

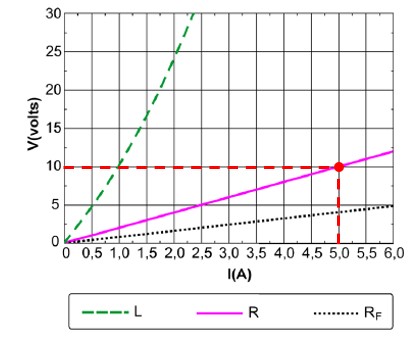

a) A resistência elétrica do resistor pode ser calculada a partir do gráfico:

∴ R = 2 Ω

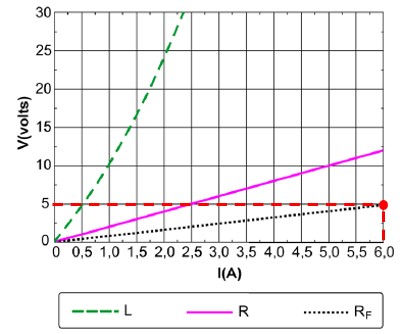

b) A partir do gráfico, para I = 6 A, a DDP nos terminais do fusível é 5 V.

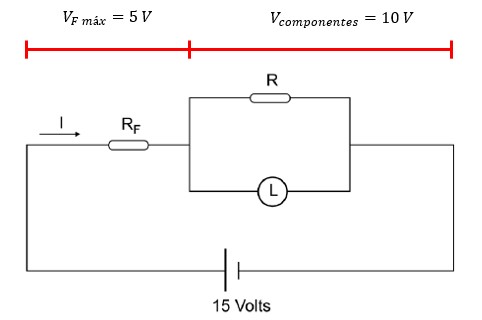

A DDP de 15V, fornecida pelo gerador, é dividida entre o fusível e os componentes associados em paralelo:

Dessa maneira, quando a DDP nos terminais do fusível for máxima, a DDP (V) nos componentes associados em paralelo será mínima e igual a 10 V.

∴ V_{paralelo mínima} = 10 V

c) A resistência elétrica equivalente pode ser calculada por meio da expressão V = R_eq·I

∴ R_eq = 2,5 Ω
