• B

    .

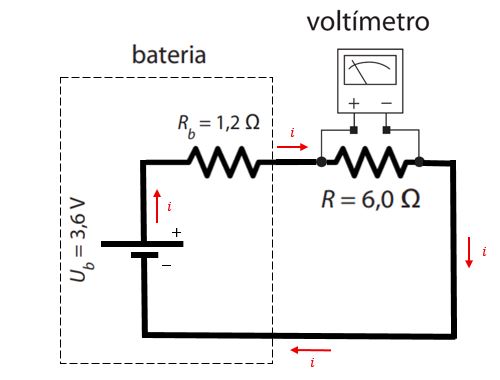

O esquema a seguir representa os dados do enunciado e a corrente elétrica que se forma no circuito.

Utilizando a Lei de Pouillet:

começar estilo tamanho matemático 14px reto i igual a numerador reto épsilon sobre denominador reto R mais reto r fim da fração seta dupla para a direita reto i igual a numerador 3 vírgula 6 sobre denominador 6 vírgula 0 mais 1 vírgula 2 fim da fração fim do estilo

começar estilo tamanho matemático 14px então espaço reto i igual a 0 vírgula 5 espaço reto A fim do estilo

Aplicando a primeira Lei de Ohm no resistor:

começar estilo tamanho matemático 14px reto U igual a reto R vezes reto i seta dupla para a direita reto U igual a 6 vírgula 0 vezes 0 vírgula 5 fim do estilo

começar estilo tamanho matemático 14px então espaço reto U igual a 3 vírgula 0 espaço reto V fim do estilo
