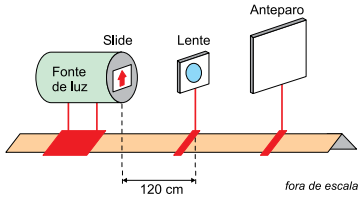

A figura mostra o esquema de um equipamento que permite o estudo de instrumentos e de fenômenos ópticos. Nessa figura, estão representados uma fonte de luz, uma lente convergente delgada e um anteparo. Movendo-se os suportes desses elementos, pode-se projetar uma imagem nítida de um slide na superfície do anteparo. Sabe-se que o eixo de simetria da fonte de luz coincide com o eixo principal da lente, que esse eixo é perpendicular ao plano que contém o anteparo, que a distância focal dessa lente é 40 cm e que ela obedece às condições de nitidez de Gauss.

Considere que o slide tenha 5 cm de altura e que inicialmente ele esteja fixo a 120 cm de distância do centro óptico da lente, também fixa.

a) Calcule a que distância da lente, em cm, deve ser colocado o anteparo, para que uma imagem nítida do slide seja projetada sobre ele. Em seguida, calcule a altura dessa imagem, em cm.

b) Mantendo a lente fixa, calcule qual deve ser a distância entre o slide e o anteparo, em cm, para que uma imagem nítida e duas vezes maior do que o slide seja projetada sobre o anteparo.

a) A partir do enunciado:

  • distância focal da lente convergente é 40 cm ⇒ f = 40 cm
  • slide (objeto) a 120 cm de distância do centro óptico da lente ⇒ p = 120 cm
  • slide (objeto) com 5 cm de altura ⇒ y = 5 cm

I) Usando a equação de Gauss:

começar estilo tamanho matemático 14px 1 sobre reto f igual a 1 sobre reto p mais numerador 1 sobre denominador reto p apóstrofo fim da fração fim do estilo

começar estilo tamanho matemático 14px 1 sobre 40 igual a 1 sobre 120 mais numerador 1 sobre denominador reto p apóstrofo fim da fração fim do estilo

começar estilo tamanho matemático 14px seta dupla para a direita espaço reto p apóstrofo igual a 60 espaço cm fim do estilo

Assim, o anteparo – local onde a imagem é projetada – deve estar localizado a 60 cm da lente.

II) A partir da equação do aumento linear transversal (começar estilo tamanho matemático 14px numerador reto y apóstrofo sobre denominador reto y fim da fração igual a menos numerador reto p apóstrofo sobre denominador reto p fim da fração fim do estilo):

começar estilo tamanho matemático 14px numerador reto y apóstrofo sobre denominador 5 fim da fração igual a menos 60 sobre 120 fim do estilo

começar estilo tamanho matemático 14px seta dupla para a direita espaço reto y apóstrofo igual a menos 2 vírgula 5 espaço cm fim do estilo

A altura da imagem é 2,5 cm.

b) Para que a imagem seja projetada – portanto, de natureza real e, como consequência, invertida em relação ao objeto – e com dimensões duas vezes maiores que as do objeto deve-se impor que:

A = - 2

A partir da expressão a seguir, com as devidas substituições numéricas:

começar estilo tamanho matemático 14px reto A igual a numerador reto f sobre denominador reto f menos reto p fim da fração fim do estilo

começar estilo tamanho matemático 14px menos 2 igual a numerador 40 sobre denominador 40 menos reto p fim da fração fim do estilo

começar estilo tamanho matemático 14px seta dupla para a direita reto p igual a 60 espaço cm fim do estilo (a distância do objeto à lente é 60 cm)

Mas,

começar estilo tamanho matemático 14px reto A igual a menos numerador reto p apóstrofo sobre denominador reto p fim da fração fim do estilo

começar estilo tamanho matemático 14px menos 2 igual a menos numerador reto p apóstrofo sobre denominador 60 fim da fração fim do estilo

começar estilo tamanho matemático 14px seta dupla para a direita reto p apóstrofo igual a 120 espaço cm fim do estilo (distância da imagem (anteparo) à lente é 120 cm)

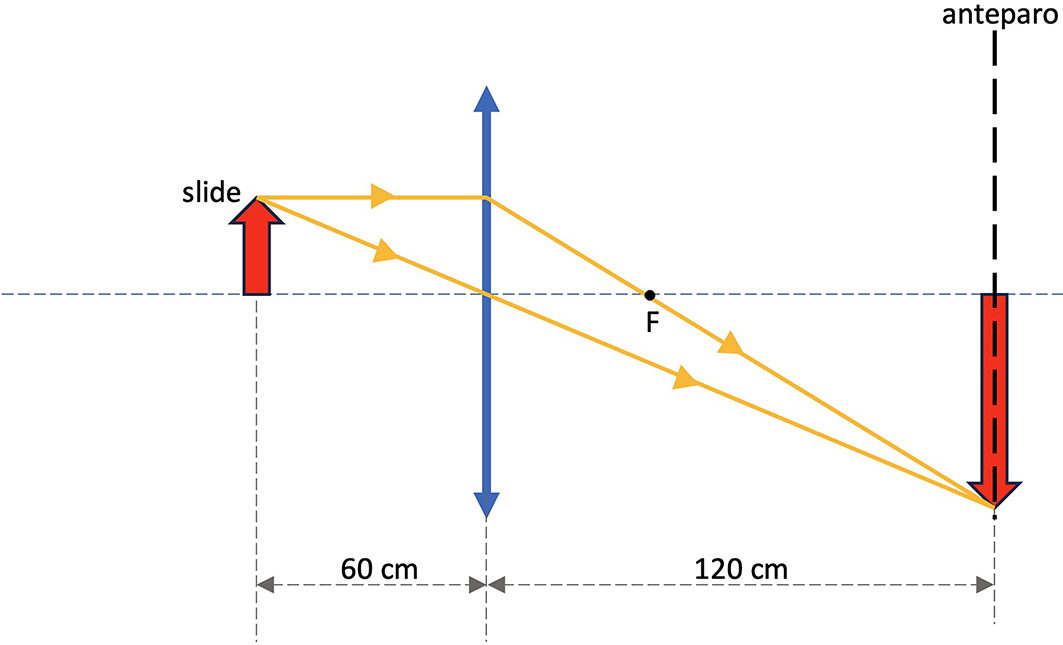

Logo, a distância entre slide (objeto) e o anteparo (imagem) é 180 cm, conforme indica a figura a seguir.
