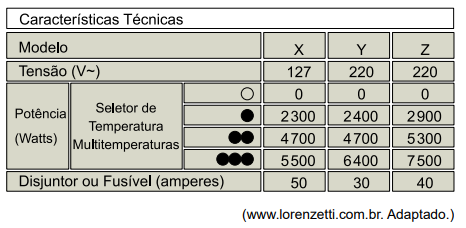

O quadro mostra parte de um manual no qual estão indicadas características técnicas de três modelos de chuveiros elétricos.

Observa-se que, dentre os três modelos de chuveiros, o modelo X é aquele que requer um disjuntor ou fusível que suporta maior corrente elétrica. Isso ocorre porque esse modelo

  • a

    funciona com a menor tensão elétrica.

  • b

    apresenta a menor potência máxima.

  • c

    apresenta a menor razão entre a maior e a menor potência de funcionamento.

  • d

    apresenta a menor diferença entre a maior e a menor potência de funcionamento.

  • e

    apresenta a maior razão entre a potência máxima e a tensão de funcionamento.

A potência elétrica P do chuveiro pode ser expressa da seguinte maneira:

P = U · i

Em que:

U é a ddp entre os terminais do chuveiro, indicada como tensão na tabela.

i é a intensidade da corrente elétrica que se estabelece no chuveiro.

Isolando-se a intensidade da corrente elétrica na equação:

começar estilo tamanho matemático 14px reto i igual a reto P sobre reto U fim do estilo

Aplicando-se a expressão para os três chuveiros e considerando-se a maior potência de funcionamento de cada um deles:

Assim, a intensidade corrente elétrica, definida pela razão entre a potência máxima do chuveiro e sua “tensão” de funcionamento, é maior no chuveiro X, que, consequentemente, requer um fusível mais robusto, que suporte uma corrente elétrica de maior intensidade.
