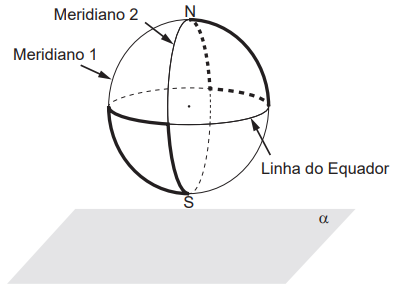

Na figura estão destacadas duas trajetórias sobre a superfície do globo terrestre, descritas ao se percorrer parte dos meridianos 1, 2 e da Linha do Equador, sendo que os meridianos 1 e 2 estão contidos em planos perpendiculares entre si. O plano α é paralelo ao que contém a Linha do Equador.
A vista superior da projeção ortogonal sobre o plano α dessas duas trajetórias é
- a
- b
- c
- d
- e
A projeção da Linha do Equador sobre o plano α é uma circunferência, e as projeções dos pontos N e S coincidem com o centro dessa circunferência.
Projeções dos arcos ,
,
e
serão raios de tal forma que
e
serão diâmetros perpendiculares na circunferência.
As projeções dos arcos e
serão arcos de circunferência cujos ângulos centrais serão de 90° (dado que os meridianos estão contidos em planos perpendiculares entre si).
Isso ocorre de tal forma que a vista superior da projeção ortogonal é melhor descrita pela imagem dada na alternativa E.
